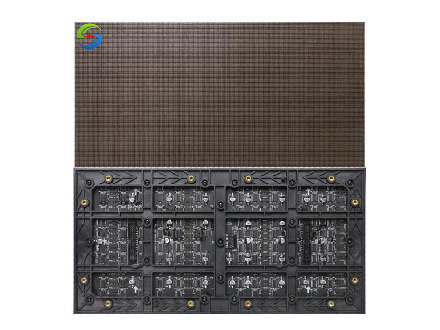

室内表贴全彩 D1.37 29S 产品介绍

1、适用范围

主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。

2、产品说明

高刷新、高灰阶、超宽带载：刷新率达 3840HZ 以上，灰度 14～16Bit 可调，显示画质清晰真实、播放效果鲜艳流畅；

LED 高密全彩屏专用驱动芯片：具有列下消隐功能、倍频刷新率提升 2/4/8 倍、低灰偏色改善、低灰麻点改善、第一行偏暗改善等功能；

高清显示：高分辨率带来高清细腻的显示效果，无闪烁、无颗粒感；

优质灯管：严格筛选灯管，精选优质的表贴 1010 专用灯，使屏体的墨色更均匀，一致性更好，品质更稳定

平整度佳：自主研发与生产的多加强筋结构底壳，不易变形；

超大视角：采用表贴灯管，视角可达 150°以上，多方位观看显示效果始终如一、高质清晰细腻；

简易安装、维护便捷：单元板底壳采用快拆式磁吸后盖，安装简便。

单元板技术参数

像素点间距1.379mm输入电压（直流4.8-5.5V重量0.45kg±0.01kg

像素构成1R1G1B单元板功率≤25W套件材料聚碳酸脂 PC 料

尺寸:长*宽*高320*160*15mm＊大电流4.7A±0.3A铜螺母6*8*M4

结构特点灯驱合一像素密度525625Dots/㎡驱动方式1/29 扫恒流驱动

灯管类型SMD1010单元板分辨率232*116=26912Dot

箱体技术参数

压铸铝空箱（长*宽*高640mm*480mm*70mm平均功耗≤75W

箱体分辨率512*384=196608Dots最大功耗≤150W

箱体面积0.3072 ㎡

箱体重量6.1Kg±0.05kg

屏体技术参数

亮度≥500cd/㎡亮度均匀性＞0.95

屏体水平视角150±10 度屏幕垂直视角150±10 度

最佳视距≥1.37m使用环境室内

每平方模组最大功率≤488.3w/m²

配电功率（每平方最大功率÷78％÷85％）737W/m²

系统控制参数

灰度等级红、绿、蓝 14-16bits显示颜色16777216 种

换帧频率≥60 帧/秒刷新频率≥3840HZ(全灰度场)

控制方式计算机控制，逐点一一对应，视频同步

实时显示，

亮度调节256 级手动/自动

输入信号DVI/VGA,视频（多种制式），RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV

系统工作特性

使用寿命≥10 万小时平均无故障时间≥1 万小时

衰减率（工作 3 年） ≤15%连续失控点0

工作温度范围-20 至 50℃盲点率＜0.00001

屏幕水平平整度＜1mm/㎡工作湿度范围10%至 65%RH

屏幕垂直平整度＜1mm/㎡
