户外节能表贴全彩 D10 2S 产品介绍

1、适用范围

主要应用于工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站 、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。拥有媒体展示，信息发布，交通诱导，创意显示等用途。

2、产品说明

●超高刷新：达 1920HZ/3840HZ 以上,显示画质清晰真实、播放效果鲜艳流畅；

●性能高：LED 高密全彩屏专用驱动芯片和输入缓冲芯片，播放流畅颜色亮丽；

●效果好：通过 OE 信号驱动红色 LED、绿色 LED 和蓝色 LED 的驱动芯片，可形成 167777216 种颜色变换；

●可塑性强：此模组可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏

●便携性高：重量轻易于安装、拆卸；用超高亮的 LED 和优质的塑胶件；

●更低功耗：采用恒流方式驱动 LED，发光均匀，功耗低；

●超广角：采用表贴灯管，多方位观看效果如一；

●专用 PWM 驱动芯片（4k）：集成下鬼影消除功能、集成灯珠保护电路，减少灯珠损坏、消除开路毛毛虫及坏点十字架、有效解决低灰色块、偏色、麻点、第一行偏暗。

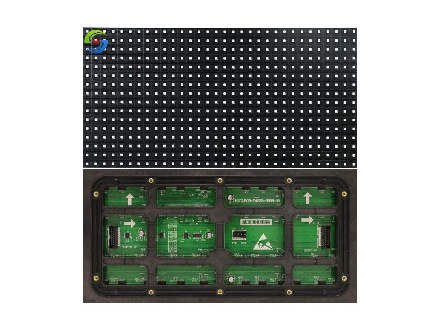

像素间距为 10mm，共有 32*16 个像素点，每个像素点由 1R1G1B 组成

单元板技术参数

像素点间距 10mm 输入电压 4.0-4.5V 重量 0.49kg±0.01kg

像素构成 1R1G1B 单元板功率 ≤37.8W 套件材料 聚碳酸脂 PC 料

尺寸:长*宽*高 320*160*18.8mm ＊大电流 7.7A±0.3A 驱动方式 1/2 扫恒流驱动

结构特点 灯驱合一 像素密度 10000Dots/㎡ 铜螺母 6*8*M4

灯管类型 SMD3535 单元板分辨率 32*16=512Dots

箱体技术参数

压铸铝箱（长*宽*高） 960mm*960mm*90mm 平均功耗 ≤340W

箱体分辨率 96*96=9216 Dots 最大功耗 ≤680W

箱体面积 0.9216 ㎡

箱体重量 29.8kg±0.05kg

屏体技术参数

亮度 ≥6000cd/㎡ 亮度均匀性 ＞0.95

屏体水平视角 140±10 度 屏体垂直视角 130±10°

最佳视距 ≥10m 使用环境 户外

每平方模组＊大功率 ≤738w/m²

配电功率（每平方＊大功率÷78％÷85％ ） 1113W/m²

系统控制参数

灰度等级 红、绿、蓝 12-16bits 显示颜色 16777216 种

换帧频率 ≥60 帧/秒 刷新频率 ≥1920HZ(全灰度场

控制方式 计算机控制，逐点一一对应，视频

步，实时显示 同 亮度调节 256 级手动/自动

输入信号 DVI/VGA,视频（多种制式），RGBHV、复合视频信号、 S-VIDEO,Ypbpr(HDTV)

系统工作特性

使用寿命 ≥10 万小时 平均无故障时间 ≥1 万小时

衰减率（工作 3 年 ） ≤15% 连续失控点 0

工作温度范围 -20 至 50℃ 盲点率 ＜0.0001

屏幕水平平整度 ＜1mm/㎡ 工作湿度范围 10%至 90%RH

屏幕垂直平整度 ＜1mm/㎡
