室内表贴全彩 D2 20S 产品介绍

1、适用范围

主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。

2、产品说明

●高刷新、高灰阶、超宽带载：刷新率达 1920HZ 以上,灰度 14～16Bit 可调，显示画质清晰真实、播放效果鲜艳流畅；

●LED 高密全彩屏专用驱动芯片：具有列下消隐功能、能够改善因灯珠损坏产生的毛毛虫现象、具有＊＊的抗干扰能力和低灰度效果；

●高清显示：高分辨率带来高清细腻的显示效果，无闪烁、无颗粒感；

●高对比度：高达 5000:1 的对比度，优质的表贴 1515 专用灯使屏体的墨色更均匀，一致性更好，更好地还原了屏体的色彩

●创意设计，造型独特硬朗：融合了仿生学和设计美学的概念，鬼斧神工般匠心理念打造出流线美感，整体协调美观；

●超大视角：视角可达 140°以上，多方位观看显示效果始终如一、高质清晰细腻；

●简易安装、维护便捷：单元板底壳采用快拆式磁吸后盖，安装简便。

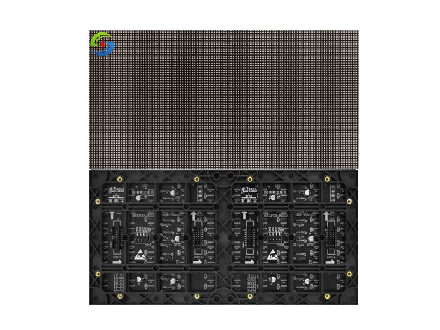

单元板技术参数

像素点间距2.0mm输入电压（直流4.8-5.5V重量0.43kg±0.01kg

像素构成1R1G1B单元板功率≤20W套件材料聚碳酸脂 PC 料

尺寸:长*宽*高320*160*14.7mm＊大电流3.7A±0.3A铜螺母6*8*M4

结构特点灯驱合一像素密度250000Dots/㎡驱动方式1/20 扫恒流驱动

灯管类型SMD1515单元板分辨率80*160=12800Dots

箱体技术参数

压铸铝空箱（长*宽*高）640mm*480mm*70mm平均功耗≤60W

箱体分辨率320*240=76800 Dots  最大功耗≤120W

箱体面积0.3072 ㎡

箱体重量4.1kg±0.05kg

屏体技术参数

亮度≥550cd/㎡亮度均匀性＞0.95

屏体水平视角140±10 度屏幕垂直视角140±10 度

最佳视距≥2.0m使用环境室内

每平方模组最大功率≤390.6w/m²

配电功率（每平方＊大功率÷78％÷85％）589W/m²

系统控制参数

灰度等级红、绿、蓝 14-16bits显示颜色16777216 种

换帧频率≥60 帧/秒刷新频率≥1920HZ(全灰度场)

控制方式计算机控制，逐点一一对应，视频同步，实

时显示亮度调节256 级手动/自动

输入信号DVI/VGA,视频（多种制式），RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV)

系统工作特性

使用寿命≥10 万小时平均无故障时间≥1 万小时

衰减率（工作 3 年）≤15%连续失控点0

工作温度范围-20 至 50℃盲点率＜0.0001

屏幕水平平整度＜1mm/㎡工作湿度范围10%至 65%RH

屏幕垂直平整度＜1mm/㎡
