LED屏制造过程中的巨量转移技术是什么?
发布时间:2023-07-20浏览次数:7

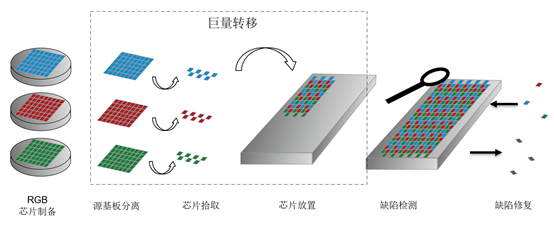

巨量转移又称薄膜转移,就是将Micro-LED器件转移到具有特定的驱动基板上,并组装成二维周期阵列。
通常500 PPI(Pixels Per Inch)的手机屏幕需要将近800万个像素颗粒,因此Micro-LED的显示技术中转移的像素点非常庞大,且转移过程可允许的误差又极小,所以转移精度需要严格控制。
此外,为了抑制单个像素之间的光串扰,实现高质量的成像效果,需要尽量减薄衬底甚至剥离衬底,这也为巨量转移方案进一步增加了难度。如今基于Micro-LED的显示市场迫切需要一种成本低且效率高的巨量转移技术。
